- 본 계기는 내식성이 뛰어나며 외부의 조건변화에 견딜 수 있는 유체압의 측정에 적합하게 제작되어 있으며 접속부가 Stainless Steel로 제작되어
내마모성과 부식에 강하고 정밀도가 높은 압력계입니다. |
|
 |
· 급속한 압력변화 및 진동, 맥동이 있는 곳은 보호 장치(싸이폰관 등등)를 설치하십시오.
- 운반 및 설치, 사용시 충격을 가하지 마십시오.
· 압력계가 수평 수직이 되도록 설치 하십시오. |
|
 |
- 석유 화학 등 각종 PLANT (부식성 분위기, 증기, 먼지가 많은 장소, 실외에서 사용적합)
- 공업용, 특수유체 LINE |
|
 |
- 케이스(Case) : STS 304
- 커버(Cover) : STS 304, Slip-on-Fit
- 부르동관(Element) : STS 304, STS 316, C형 부르동관
- 접속부 나사(Connection) : STS 316, PF, PT, NPT ↔ 1/4, 3/8, 1/2
- 내부기구(Movement) : STS 304
- 문자판(Dial) : Aluminum, 백색코팅, 흑색(MPa), 눈금 및 문자, 적색(Bar)

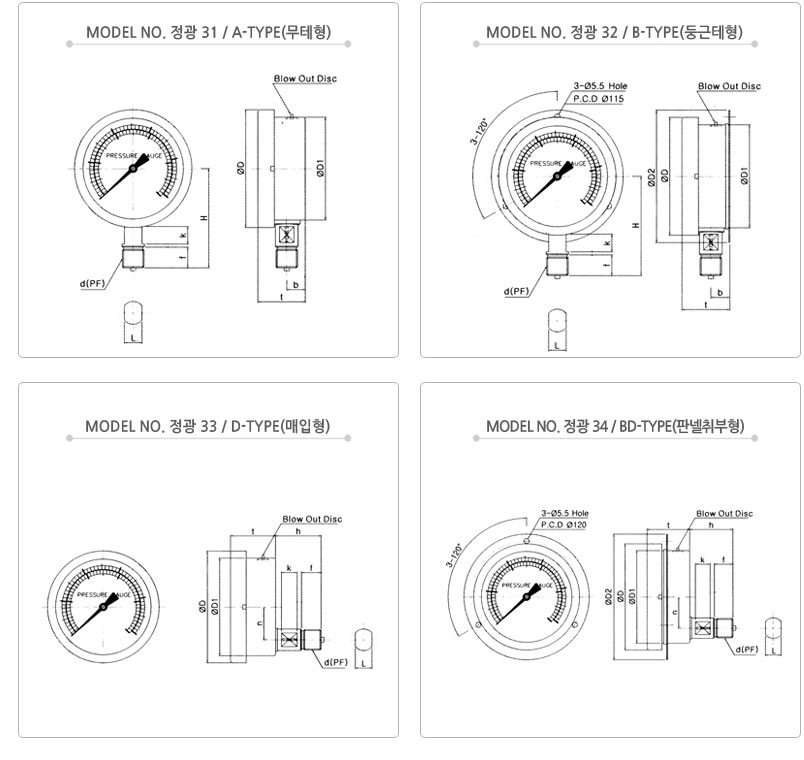

- 형태(Type) : A-Type(무테형), B-Type(둥근테형), D-Type(매입형), BD-Type(판넬취부형) |
|
 |
| Model No |
Dial Size |
Type |
상용압력범위 |
Screw |
Accuracy |
| Pressure |
Vacuum |
Compound |
|
|
|
정광-31
정광-32
정광-33
정광-34 |
60Ø
|
A, B,
D, BD |
0.1~50MPa
(1~500bar) |
-0.1MPa
(-1bar) |
-0.1MPa~0.1MPa
(-1~1bar)
~
-0.1MPa~2MPa
(-1~20bar) |
PF/PT 1/4 |
± 1.5% |
75Ø
|
A, B |
PF-PT 1/4, 3/8 |
| 100Ø |
A, B,
D, BD |
PF/PT 1/4
PF/PT 3/8, 1/2 |
| 150Ø |
A, B,
D, BD |
|
|
| |
 |
 |
|
호칭크기
(mm) |
치 수(mm) |
| 접속부 |
D |
D1 |
D2 |
H |
h |
n |
k |
f |
L |
t |
b |
| Ø60 |
PF/PT 1/4 |
72 |
64 |
90 |
62 |
34 |
18 |
9 |
14 |
12 |
41 |
12 |
| Ø75 |
PF/PT 1/4, 3/8 |
87 |
77 |
107 |
70 |
33 |
22 |
10 |
16 |
14 |
41 |
14 |
| Ø100 |
PF/PT 1/4, 3/8, 1/2 |
114 |
101 |
135 |
94 |
44 |
33 |
16 |
18 |
17 |
47.5 |
17 |
| Ø150 |
PF/PT 1/4, 3/8, 1/2 |
168 |
152 |
188 |
116 |
44 |
33 |
16 |
18 |
17 |
50 |
17 |
|
|
|
| |
| |
|
|
|
