- 본 계기는 가장 널리 사용되는 압력계로서 Bourdon Tube를 특수가공하여 내구성을 갖추었고, 접속부재질에 동합금을 사용하여 탄성이 뛰어나
며 일반적인
압력의 측정이 용이합니다. |
|
 |
· 급속한 압력 변화 및 진동, 맥동이 있는 곳은 보호 장치(싸이폰관, 싸이폰 밸브 등등)를 설치 하십시오.
· 운반 및 설치, 사용시 충격을 가하지 마십시오.
· 압력계가 수평 수직이 되도록 설치 하십시오.
· 점성이 많고, 온도가 40℃이하이며, 응고성이 있는 피측정 유체는 사용하지 마십시오. |
|
 |
| - 정압이 걸리는 배관이나 부식성이 없는 Line 각종 현장에 일반적인 설비의 압력측정 및 감지용 |
|
 |
- 케이스(Case) : Steel(SPCD), 흑색도장
- 커버(Cover) : Steel(SPCD), 흑색도장
- 부르동관(Element) : Brass(C2700T), C형부르동관, Helical형 부르동관
- 접속부 나사(Connection) : Brass(C3604BE)
- 내부기구(Movement) : Brass
- 문자판(Dial) : Aluminum, 백색코팅, 흑색(MPa)/적색(Bar), 눈금 및 문자

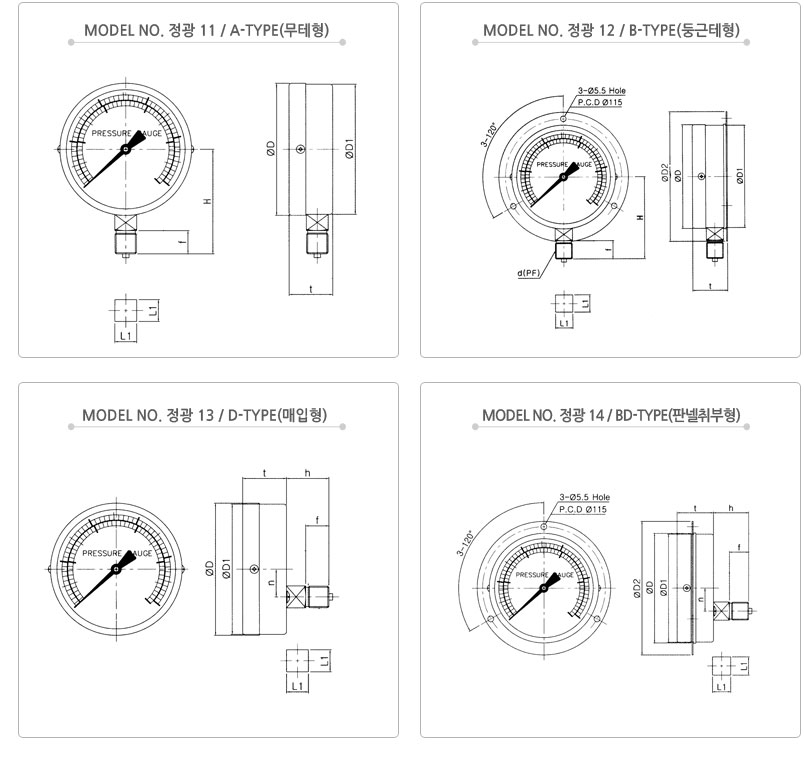

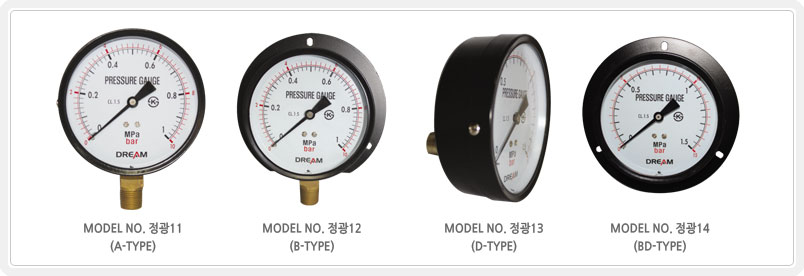

- 형태(Type) : A-Type(무테형), B-Type(둥근테형), D-Type(매입형), BD-Type(판넬취부형) |
|
 |
| Model No |
Dial Size |
Type |
상용압력 |
Screw |
Accuracy |
| Pressure |
Vacuum |
Compound |
|
|
|
정광-11
정광-12
정광-13
정광-14 |
40Ø
50Ø |
A, D |
0.1~3.5 MPa
(1~35bar) |
-0.1 MPa
(-1bar) |
-1.0~0.1 MPa
(-1~1bar)
~
-0.1~2 MPa
(-1~20bar) |
PT 1/8 |
± 1.5% |
| PT 1/4 |
60Ø
75Ø
100Ø |
A, B, D, BD |
0.1~5 MPa
(1~50bar) |
PT 1/4, PF 1/4 |
PF 3/8
PT 3/8 |
150Ø
200Ø |
A, B |
1.0~3.5 MPa
(10~35bar) |
PT 3/8 |
|
|
| |
 |
 |
|
호칭크기
(mm) |
치 수(mm) |
| 접속부 |
D |
D1 |
D2 |
n |
H |
h |
f |
L1 |
t |
| Ø50 |
PT 1/4 |
52.5 |
50.5 |
|
|
49.5 |
|
14 |
14 |
28 |
| Ø60 |
PF/PT 1/4 |
64 |
62 |
84.5 |
|
56 |
26 |
16 |
14 |
30 |
| Ø75 |
PF/PT 3/8 |
78.5 |
76 |
100 |
21.5 |
70 |
32 |
18 |
17 |
35 |
| Ø100 |
PF/PT 3/8 |
102.5 |
100 |
131 |
21.5 |
82 |
32 |
18 |
22 |
35 |
| Ø150 |
PT 3/8 |
152 |
148 |
|
|
108 |
|
18 |
22 |
46 |
| Ø200 |
PT 3/8 |
203 |
200 |
|
|
135 |
|
18 |
22 |
50 |
|
|
|
| |
| |
|
|
|
